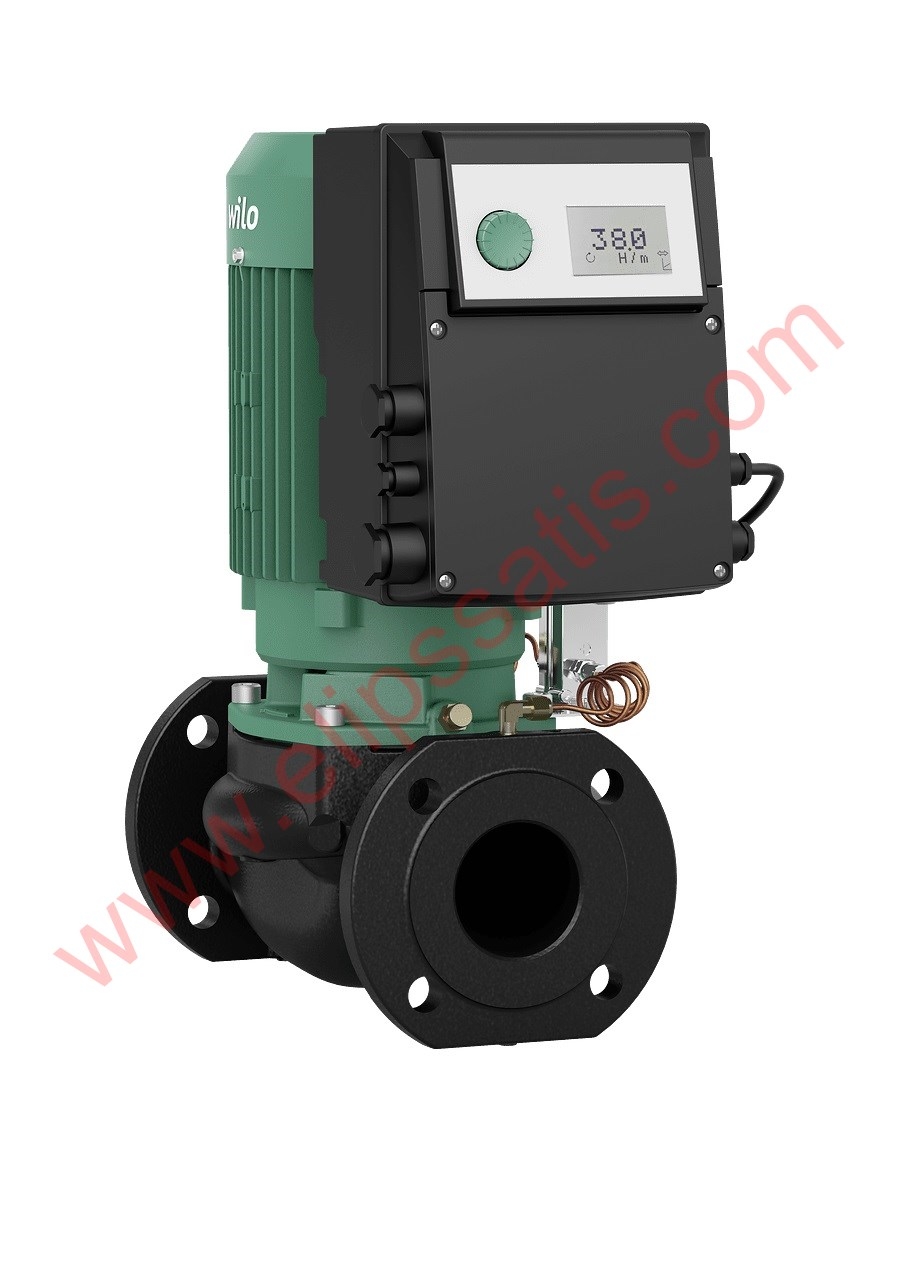

Ürün Tarifi:

Sabit veya değişken fark basıncının (Δp-c/Δp-v) elektronik olarak ayarlanması için entegre edilmiş frekans konvertörü ile boru montajı veya tabana kurulum için, Inline yapı türünde kuru rotorlu santrifüj pompa. Frekans konventörlü trifaze akım motoru.

Konstrüksiyon: - Bölünmemiş milli, tek kademeli düşük basınç santrifüj pompası - Inline model spiral gövde - Flanşlar PN 16, DIN EN 1092-2'ye göre delinmiştir - Monte edilmiş farkı basıncı vericisi için basınç ölçüm bağlantıları (R 1/8) ( ...-R1 model için fark basıncı vericisi yoktur) - Pompa gövdesi ve motor flanşı standart olarak kataforez katmanla kaplıdır - T=120 °C'e kadar su pompalamak için mekanik salmastra . Tmax= +40 °C'e kadar % 20 ila 40 oranında glikol katkısı yapılabilir. Diğer mekanik salmastralar ve pompalanacak sıvılar/ısılar talep üzerine temin edilebilir.

Aksesuarlar:

- Temele sabitlemek için konsollar

- IR monitörü

- IR çubuğu

- IF modülü PLR

- IF modülü LON

- IF modülü Modbus

- IF modülü BACnet

- IF modülü CAN

- VR-HVAC/CCe-HVAC/SCe-HVAC regülasyon sistemleri

- ...–R1 modelinde pompalar için 0-10 V fark basıncı vericisi (DDG) setleri

Standart donanım:

- Aşağıdaki işlemler için tek düğmeli manüel kumanda paneli:

- Pompa açık/kapalı

- Hedef değer ve/veya devir ayarı

- Regülasyon şekli seçimi: Δp-c (fark basıncı sabit), Δp-v (fark basıncı değişken), PID regülatörü, n-sabit (kontrol modu)

- İkiz pompa işletiminde işletim tipi seçimi (ana/yedekli işletim, paralel işletim)

- İşletim parametrelerinin konfigürasyonu

- Hata onaylama

- Aşağıdaki göstergeler için pompa ekranı:

- Regülasyon şekli

- Hedef değer (örn. fark basıncı veya devir sayısı)

- Hata ve uyarı sinyalleri

- Gerçek değer (örn. güç tüketimi, sensörün gerçek değeri)

- İşletim verileri (örn. işletim saatleri, enerji tüketimi)

- Durum verileri (örn. SSM ve SBM rölesinin durumu)

- Cihaz verileri (örn. pompa adı)

Ek işlevler:

- Arayüzler: Kumanda girişi "Öncelik Kapalı", "Harici pompa değişimi" (yalnızca ikiz pompa işletiminde etkin), analog giriş 0–10 V, 2–10 V, 0–20 mA, 4–20 mA Kontrol modu (DDC) veya hedef değer uzaktan ayarlama için, basınç sensörünün gerçek değer sinyali için analog girişi 0–10 V, 2–10 V, 0–20 mA, 4–20 mA, Wilo-IR modulü/IR monitörü kumanda ve servis cihazı ile kablosuz iletişim için IR arayüzü, Wilo IF modülleri Modbus, BACnet, CAN, PLR, LON'u bina otomasyonuna bağlamak için soket yeri, konfigüre edilebilir, gerilimsiz arıza ve işletim/hazır olma sinyali, ikiz pompa iletişimi için arayüz

- Pompa değişimi için ayarlanabilir zaman aralığı (ikiz pompa işletiminde)

- Entegre edilmiş motor tam koruması

- Isıtma uygulaması (HV) veya klima uygulaması (AC) için farklı işletim tipleri

- Erişim kilidi

- Farklı kumanda panelleri: Standart/Servis

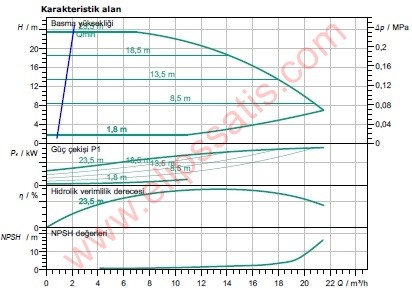

İşletim verileri

Akışkan: Su 100 %

Akışkan sıcaklığı: 20,00 °C

Debi:

Basma yüksekliği:

akışkan sıcaklığı: -20...120 °C

ortam sıcaklığı: 0...40 °C

Maksimum işletim basıncı: 10 bar

Minimum verimlilik endeksi (MEI): ≥ 0.4

Motor verileri

Motor enerji verimliliği sınıfı: IE4

Parazit yayını: EN 61800-3

Parazite dayanıklılık: EN 61800-3

Elektrik şebekesi bağlantısı: 3~400V/50 Hz

Nominal güç : 1,5 kW

Devir hızı maks.: 2900 1/min

Nominal akım: 4,5 A

Yalıtım sınıfı: F

Motor koruma sınıfı: IP55

Motor koruması: PTC integrated

Malzemeler

Pompa gövdesi: 5.1301/EN-GJL-250

Çark: PPE/PS-GF30

Mil: 1.4021

Mil contası: AQ1EGG

Braket: 5.1301/EN-GJL-250

Montaj ölçüleri

Emiş tarafında boru bağlantısı: DN 32, PN 10

Basınç tarafında boru bağlantısı: DN 32, PN 10

Yapı boyu: 260 mm

Sipariş vermeye yönelik bilgiler

Ürün: Wilo

Ürün tanımı: IP-E 32/135-1,5/2 PN 10

Ağırlık net yakl.: 32,7 kg

Ürün numarası: 2158814
